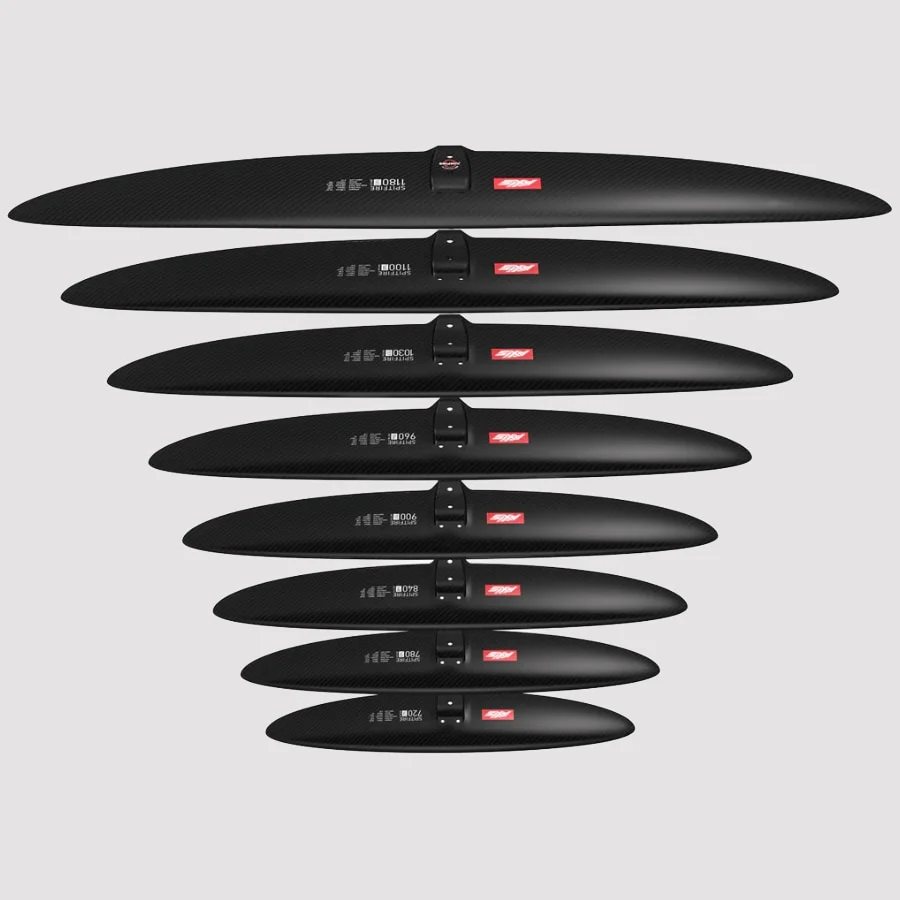

כנף קידמית Axis Spitfire

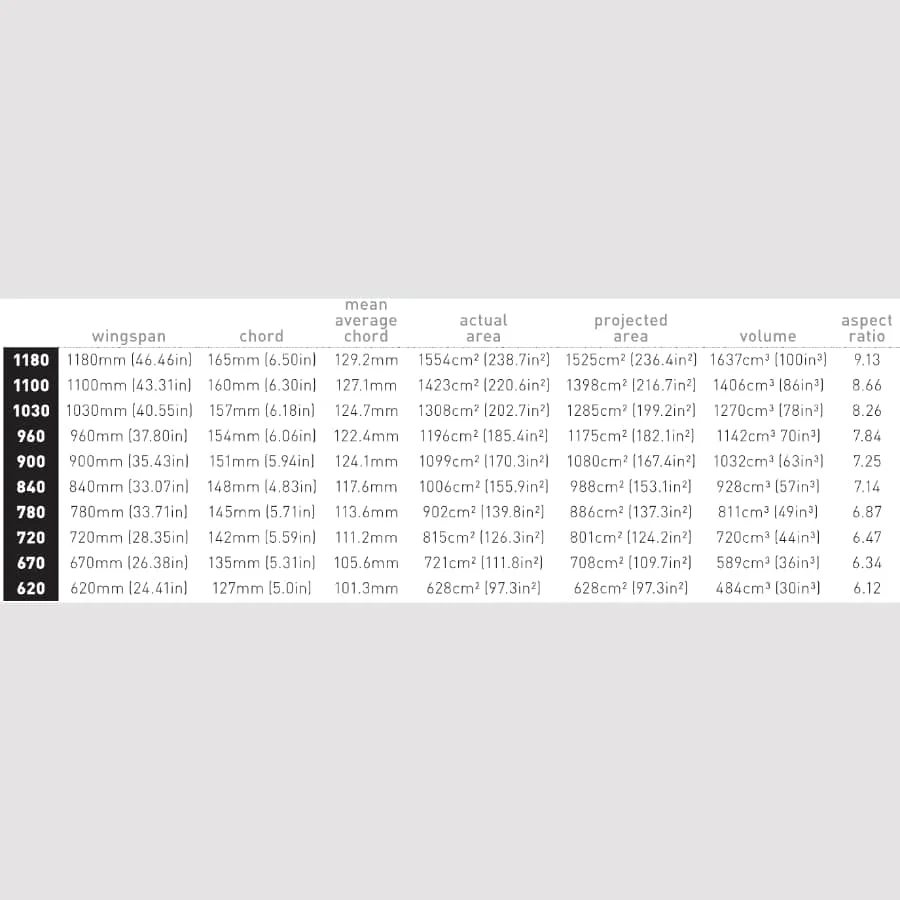

מידה 1180:

• מוטת כנפיים: 1180 מ”מ (46.46 אינץ’)

• Chord מרכזי: 165 מ”מ (6.50 אינץ’)

• Chord ממוצע: 129.2 מ”מ

• שטח כנף בפועל: 1554 סמ”ר (238.7 אינץ’ רבוע)

• שטח מוקרן: 1525 סמ”ר (236.4 אינץ’ רבוע)

• נפח: 1637 סמ”ק (100 אינץ’ מעוקב)

• יחס אספקט: 9.13

מידה 1100:

• מוטת כנפיים: 1100 מ”מ (43.31 אינץ’)

• Chord מרכזי: 160 מ”מ (6.30 אינץ’)

• Chord ממוצע: 127.1 מ”מ

• שטח כנף בפועל: 1423 סמ”ר (220.6 אינץ’ רבוע)

• שטח מוקרן: 1398 סמ”ר (216.7 אינץ’ רבוע)

• נפח: 1406 סמ”ק (86 אינץ’ מעוקב)

• יחס אספקט: 8.66

מידה 1030:

• מוטת כנפיים: 1030 מ”מ (40.55 אינץ’)

• Chord מרכזי: 157 מ”מ (6.18 אינץ’)

• Chord ממוצע: 124.7 מ”מ

• שטח כנף בפועל: 1308 סמ”ר (202.7 אינץ’ רבוע)

• שטח מוקרן: 1285 סמ”ר (199.2 אינץ’ רבוע)

• נפח: 1270 סמ”ק (78 אינץ’ מעוקב)

• יחס אספקט: 8.26

מידה 960:

• מוטת כנפיים: 960 מ”מ (37.80 אינץ’)

• Chord מרכזי: 154 מ”מ (6.06 אינץ’)

• Chord ממוצע: 122.4 מ”מ

• שטח כנף בפועל: 1196 סמ”ר (185.4 אינץ’ רבוע)

• שטח מוקרן: 1175 סמ”ר (182.1 אינץ’ רבוע)

• נפח: 1142 סמ”ק (70 אינץ’ מעוקב)

• יחס אספקט: 7.84

מידה 900:

• מוטת כנפיים: 900 מ”מ (35.43 אינץ’)

• Chord מרכזי: 151 מ”מ (5.94 אינץ’)

• Chord ממוצע: 124.1 מ”מ

• שטח כנף בפועל: 1099 סמ”ר (170.3 אינץ’ רבוע)

• שטח מוקרן: 1080 סמ”ר (167.4 אינץ’ רבוע)

• נפח: 1032 סמ”ק (63 אינץ’ מעוקב)

• יחס אספקט: 7.25

מידה 840:

• מוטת כנפיים: 840 מ”מ (33.07 אינץ’)

• Chord מרכזי: 148 מ”מ (4.83 אינץ’)

• Chord ממוצע: 117.6 מ”מ

• שטח כנף בפועל: 1006 סמ”ר (155.9 אינץ’ רבוע)

• שטח מוקרן: 988 סמ”ר (153.1 אינץ’ רבוע)

• נפח: 928 סמ”ק (57 אינץ’ מעוקב)

• יחס אספקט: 7.14

מידה 780:

• מוטת כנפיים: 780 מ”מ (33.71 אינץ’)

• Chord מרכזי: 145 מ”מ (5.71 אינץ’)

• Chord ממוצע: 113.6 מ”מ

• שטח כנף בפועל: 902 סמ”ר (139.8 אינץ’ רבוע)

• שטח מוקרן: 886 סמ”ר (137.3 אינץ’ רבוע)

• נפח: 811 סמ”ק (49 אינץ’ מעוקב)

• יחס אספקט: 6.87

מידה 720:

• מוטת כנפיים: 720 מ”מ (28.35 אינץ’)

• Chord מרכזי: 142 מ”מ (5.59 אינץ’)

• Chord ממוצע: 111.2 מ”מ

• שטח כנף בפועל: 815 סמ”ר (126.3 אינץ’ רבוע)

• שטח מוקרן: 801 סמ”ר (124.2 אינץ’ רבוע)

• נפח: 720 סמ”ק (44 אינץ’ מעוקב)

• יחס אספקט: 6.47

מידה 670:

• מוטת כנפיים: 670 מ”מ (26.38 אינץ’)

• Chord מרכזי: 135 מ”מ (5.31 אינץ’)

• Chord ממוצע: 105.6 מ”מ

• שטח כנף בפועל: 721 סמ”ר (111.8 אינץ’ רבוע)

• שטח מוקרן: 708 סמ”ר (109.7 אינץ’ רבוע)

• נפח: 589 סמ”ק (36 אינץ’ מעוקב)

• יחס אספקט: 6.34

מידה 620:

• מוטת כנפיים: 620 מ”מ (24.41 אינץ’)

• Chord מרכזי: 127 מ”מ (5.0 אינץ’)

• Chord ממוצע: 101.3 מ”מ

• שטח כנף בפועל: 628 סמ”ר (97.3 אינץ’ רבוע)

• שטח מוקרן: 628 סמ”ר (97.3 אינץ’ רבוע)

• נפח: 484 סמ”ק (30 אינץ’ מעוקב)

• יחס אספקט: 6.12
